技術領域

本實用新型涉及一種噴泉設備，特別涉及一種噴頭。

技術背景現有技術中，有一種噴泉用的噴頭，包括驅動電機，驅動電機的軸端連 接有傳動軸，所述傳動軸穿過進水管，進水管側面設有進水口，傳動軸末端 與出水接頭相連接，出水接頭與噴水裝置相連接，進水管兩端分別與傳動軸 和出水接頭動密封連接，由于動密封面多，容易導致泄漏；由于傳動軸較長， 導致傳動不夠穩定，使用可靠性差；此外，由于驅動電機暴露在外界環境中， 容易因密封不完善而導致受損。實用新型內容本實用新型的目的是提供一種一維數控噴頭，使噴頭使用可靠，電機及 相應運動件工作良好，傳動穩定。本實用新型的目的是這樣實現的 一維數控噴頭，包括驅動電機和噴水 裝置，驅動電機的軸端設有主動齒輪，與主動齒輪嚙合傳動連接有從動齒輪， 所述從動齒輪固定在中空的轉動軸上，所述轉動軸、驅動電機、主動齒輪和 從動齒輪設置在密閉箱體內，轉動軸兩端經軸承、軸承座安裝在密閉箱體上， 轉動軸兩端分別伸出密閉箱體外，轉動軸一端套裝有受水接頭，所述轉動軸 與受水接頭之間動密封連接，受水接頭與相應端的軸承座同軸固定連接，轉 動軸另一端固定連接有出水接頭，出水接頭與所述噴水裝置相連。該裝置工作時，受水接頭可以接壓力水，具有一定壓力的壓力水依次經 過轉動軸、出水接頭后，從噴水裝置噴出；驅動電機工作時，可帶動轉動軸轉動，出水接頭、噴水裝置隨轉動軸一起轉動，因此，噴嘴可作360°全圓 周運動，驅動電機可以是伺服電機或步進電機，可采用程序控制其轉動方向 和轉動速度，驅動電機的位置感應器可設置在密閉箱體內。與現有技術相比， 本實用新型將驅動電機及相應的傳動部件設置在密閉箱體內，使得電氣部分 的絕緣性好，運動部件受到良好保護，防水性好；由于從動齒輪設置在轉動 軸中部，可平穩驅動；此外，本實用新型只采用了一處動密封，其泄漏的可 能性小，使用更加可靠。本實用新型可用于噴泉景觀上。所述噴水裝置可以包括立管和噴嘴，立管與轉動軸相垂直設置，噴嘴固 定在立管的自由端。所述噴水裝置還可以就是一個噴嘴，該噴嘴直接固定在 出水接頭上，噴嘴內出水通道的軸線與轉動軸的軸線相垂直。為避免受水接頭和轉動軸之間的泄漏會影響軸承工作，所述受水接頭上 位于密封圈和相應軸承座之間設有徑向泄水孔。作為辦實用新型的進一步改進，所述密閉箱體上設有透明觀察窗。通過 透明觀察窗可以直觀看到密閉箱體內的驅動動電機和相應傳動部件的工作狀況，為檢查設備運行狀況提供了便利。

具體實施方式

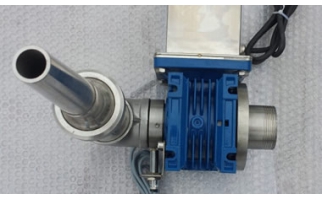

一維數控噴頭，驅動電機固定在密閉箱體上，驅動電機 的軸端設有主動齒輪，與主動齒輪嚙合傳動連接有從動齒輪，該從動齒 輪固定在中空轉動軸上，驅動電機、主動齒輪、從動齒輪、中空的轉動軸均設置在密閉箱體內，轉動軸的中心設有空腔，轉動軸兩 端經軸承、軸承座安裝在密閉箱體上，轉動軸可以自由轉動，轉 動軸的兩端伸出密閉箱體外，轉動軸的一端套裝有受水接頭，轉動軸與受水接頭之間設有兩道密封圈形成動密封連接，受水接頭與相應一端的軸承座同軸固定連接，轉動軸的另一端固定連接有出水接 頭，出水接頭上連接有噴水裝置，該噴水裝置由立管與噴嘴構成， 立管與轉動軸相垂直設置，立管的自由端設有噴嘴;受水接頭上 位于密封圈和相應軸承座之間設有徑向泄水孔。為便于觀察和檢修， 在密閉箱體上設有透明觀察窗。工作時，受水接頭IO可以接壓力水，具有一定壓力的壓力水依次經過轉 動軸、出水接頭、立管從噴嘴噴出，驅動電機工作時，可帶動轉動軸轉動，出水接頭、立管、噴嘴隨轉動軸一起轉動，因此，噴嘴 可作360°全圓周運動。由于受水接頭和轉動軸之間相對轉動，因此， 沿密封圈ll會有少量水泄漏，泄漏出的水可從泄水孔泄出，不會對軸承的正常運轉產生不良影響。驅動電機可以是伺服電機或步進電機，均可采 用程序控制，可改變其轉動方向和轉動速度，驅動電機的位置感應器設置在 密閉箱體內。本實用新型并不局限于上述實施例，噴水裝置也可以是直接固定在出水 接頭上的噴嘴，噴嘴內出水通道的軸線與轉動軸的軸線相垂直。

權利要求

1、一維數控噴頭，包括驅動電機和噴水裝置，其特征在于驅動電機的軸端設有主動齒輪，與主動齒輪嚙合傳動連接有從動齒輪，所述從動齒輪固定在中空的轉動軸上，所述轉動軸、驅動電機、主動齒輪和從動齒輪設置在密閉箱體內，轉動軸兩端經軸承、軸承座安裝在密閉箱體上，轉動軸兩端分別伸出密閉箱體外，轉動軸一端套裝有受水接頭，所述轉動軸與受水接頭之間動密封連接，受水接頭與相應端的軸承座同軸固定連接，轉動軸另一端固定連接有出水接頭，出水接頭與所述噴水裝置相連。

2、 根據權利要求l所述的一維數控噴頭，其特征在于所述噴水裝置包 括立管和噴嘴，立管與轉動軸相垂直設置，噴嘴固定在立管的自由端。

3、 根據權利要求1所述的一維數控噴頭，其特征在于所述噴水裝置為 噴嘴，噴嘴直接固定在出水接頭上，噴嘴內出水通道的軸線與轉動軸的軸線 相垂直。

4、 根據權利要求1一3任意一項所述的一維數控噴頭，其特征在于所述受水接頭與轉動軸之間經兩道密封圈相密封連接，受水接頭上位于 動密封和相應軸承座之間設有徑向泄水孔。

5、 根據權利要求1—3任意一項所述的一維數控噴頭，其特征在于所 述密閉箱體上設有透明觀察窗。

6、 根據權利要求1一3任意一項所述的一維數控噴頭，其特征在于所 述驅動電機為伺服電機或步進電機，驅動電機的位置感應器設置在密閉箱體 內。

專利摘要本實用新型公開了噴泉設備技術領域內的一維數控噴頭，包括驅動電機和噴水裝置，驅動電機的軸端設有主動齒輪，與主動齒輪嚙合傳動連接有從動齒輪，所述從動齒輪固定在中空的轉動軸上，所述轉動軸、驅動電機、主動齒輪和從動齒輪設置在密閉箱體內，轉動軸兩端經軸承、軸承座安裝在密閉箱體上，轉動軸兩端分別伸出密閉箱體外，轉動軸一端套裝有受水接頭，所述轉動軸與受水接頭之間動密封連接，受水接頭與相應端的軸承座同軸固定連接，轉動軸另一端固定連接有出水接頭，出水接頭與所述噴水裝置相連。本實用新型將驅動電機及相應的傳動部件設置在密閉箱體內，其使用可靠、密封良好、傳動合理，可用于噴泉景觀上。
