小型景觀噴泉施工工藝漫談

日期：2018-11-17 / 人氣： / 來源：華興噴泉

小型景觀噴泉施工工藝漫談

【摘要】：噴泉水景目前已成為城市景觀工程的重要構成部分，本文結合了作者的施工體
驗論述了在噴泉施工中土建、給排水、電氣照明各分系統所須注意的施工要點。
【關鍵詞】：小型景觀噴泉施工土建結構 給排水電氣照明

1 引言

作為人工水景的重要表現形式，噴泉景觀近年來在城市現代景觀工程中得到了越來越廣泛的應用，但在施工過程中尚缺乏系統指導理論。噴泉施工須融合土建結構、給排水、電氣照明多個領域的專業技術方可營造出賞心悅目的水景。本文結合筆者在生物納米中央公園景觀工程中噴泉工程的施工中的一些經驗分析在噴泉施工中需注意的要點用以指導以后類似工程的施工。

2 工程概況

蘇州工業園區生物納米科技園中央公園（生命之源廣場）位于蘇州工業園區生物納米科技園內，是整個生物納米科技園的標志性景觀工程，包含了硬質景觀、建筑小品、人造水景、園林綠化等人工景觀工程。

其中，位于公園中心區大地廣場的噴泉系統占地415平米，結合采取了水噴、旱噴兩種
形式，噴泉的直噴、樹冰和雪松多種噴頭在燈光系統的配合下成為整個公園內的重要景點。

整個噴泉由內而外一共設5個噴泉回路，其中A、B、C回路為水噴泉，D、E回路為旱噴泉，每條回路均單獨由一臺變頻離心泵供水。整個噴泉供水系統均經過泵房供應調節水壓力。
噴泉照明采用12V直流供電，照明光源為水下彩燈和和LED水下燈光，結合整個廣場周邊的地?zé)艉屯渡錈粜纬烧麄€(gè)大地廣場的照明系統。

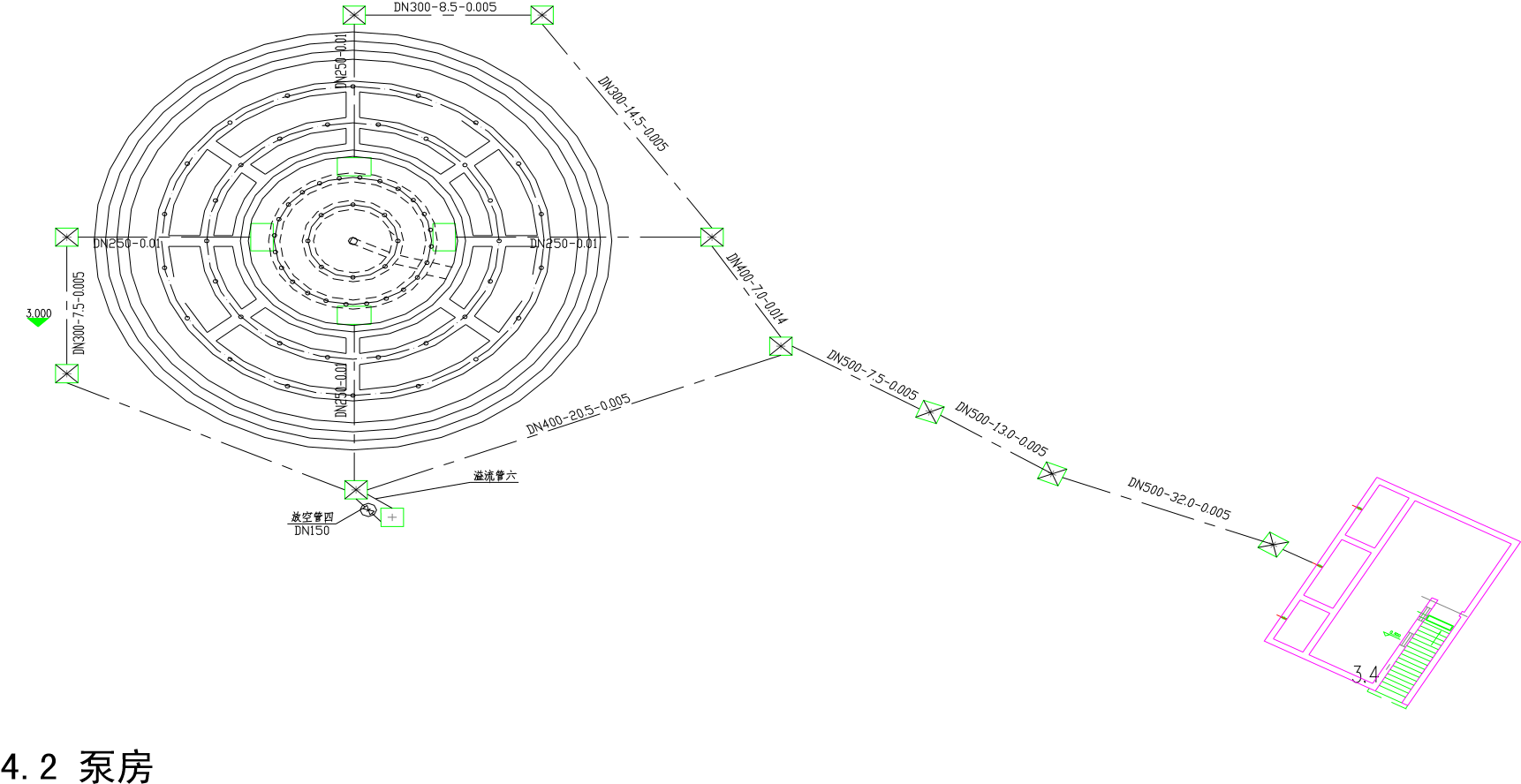

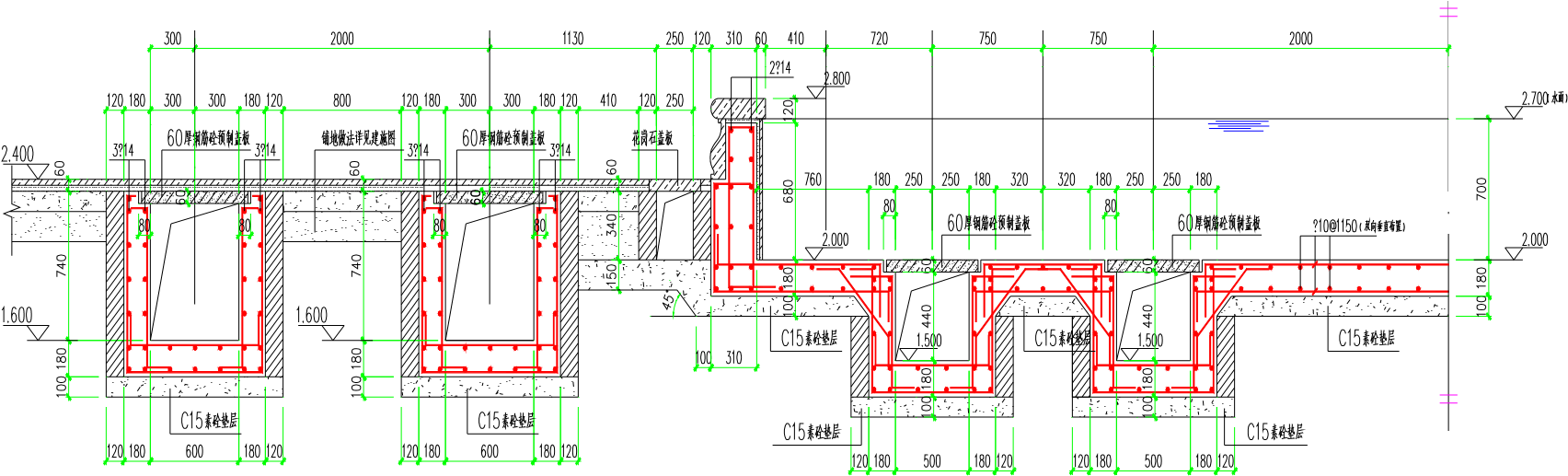

噴泉整個池壁采用鋼筋混凝土結構，磚胎膜內壁粉刷M10水泥砂漿然后涂刷水泥基滲透結晶型防水材料，混凝土采用C30抗?jié)B混凝土（抗?jié)B等級P8）。整個噴泉結構體裝飾采用花崗巖飾面，旱噴管溝采用不銹鋼柵欄井蓋封閉。石材貼面與整個大地廣場統一協調設計。

3 土建施工要點

噴泉施工中土建施工有兩個重要施工階段：一是結構施工，這對噴泉后期的防水、安裝
均會產生重要影響；二是后期石材飾面施工，這決定了整個噴泉的建筑效果。

3.1 在結構施工階段有以下幾方面需注意：

1）磚胎膜的砌筑
磚胎膜的正確砌筑是對整個噴泉現場放樣以及后期混凝土結構模板的具體體現。由于在該工程中磚胎膜和混凝土均為薄壁結構（磚胎膜厚120mm,混凝土池壁厚180mm），所以要求磚胎膜砌筑一定要嚴格按照放樣尺寸砌筑，而且砌筑砂漿采用高標號水泥砂漿。在磚胎膜完成施工后確保砂漿的養護期滿方可進行模板施工。本工程磚胎膜施工中采用了M10水泥砂漿為模板施工和混凝土施工提供了強度保證。而且項目組為了給池壁防水提高保障，在磚胎膜粉刷砂漿內壁采用了水泥基滲透結晶型防水涂料,.水泥基滲透結晶型防水材料適宜在潮濕的基面上施工。材料中含有的活性化學物質在潮濕的基面上,利用混凝土結構的多孔性,通過毛細管現象,并運用它的“親水性”本領,以水作載體滲入到混凝土結構里,一直到達混凝土內有裂縫和滲漏的地方, 催化硅酸鈣與水泥水化反應過程中析出的Ca（OH）₂與硅酸鈣交互反映，形成了不溶于水的枝蔓狀纖維結晶物，在混凝土結構內部吸水膨脹，使結構中的毛細孔和裂縫得到充盈密實，達到防水的目的,提高混凝土的自防水能力。
2）混凝土池壁的澆筑
混凝土施工前必須檢查各項前道工序是否按圖紙完成實施，尤其是管道和電氣預埋是否完成，管道壓力試驗是否完成，鋼筋保護層厚度是否滿足?；炷翍?yīng)采用抗?jié)B混凝土，由于混凝土池壁較薄，為避免難以插入或破壞鋼筋骨架，在澆搗過程中應采用￠36或￠50的振動棒。施工過程中，振搗間距不大于 60cm，做到快插慢拔，沿池壁逐點振搗，確?；炷脸乇跓o(wú)空洞。
混凝土結構完成施工和養護后應及時進行盛水試驗，試驗可參考污水管道閉水試驗標準，化學建材管30min實測滲水量q=0.0046D,其中： q——允許滲水量（m³/24h·km）
D——管道內經（mm）
如發現滲水量超標應及時檢查并對漏水點進行堵漏處理。

3.2 在后期石材飾面施工中須注意以下幾個要點：

1）嚴把進貨關
由于花崗巖礦石巖體小，分散在礦山的許多部位，數萬㎡的板材需要相當多的礦石荒料，這些荒料開采后加工制成的板材的色調也就深淺不一，就算是同一礦石因成巖過程以及與自然界接觸的時間程度不同也會產生色差。因此在材料進場時施工技術人員須根據圖紙和翻樣圖嚴格檢查進場石材外觀質量，做到分類管理使用，不合格石材拒絕進場。
2）認真放大樣
為了控制地面花崗石的板塊位置，在試排前在每個鋪設區域，按設計施工圖的要求，先在鋪設墊層上將控制線彈好，同時用水準儀測好花崗石面層標高，做好標高標記，并設法保護好標記，以確保花崗石面的施工達到設計標高的要求，同時也確保平整度。在正式鋪設花崗石板材前，對每一區域的花崗石板塊，應按設計施工圖中反映的圖案、顏色、紋理進行試拼，試拼后應編號，然后按編號將試拼后的石材放整齊。

4 給排水施工要點

本工程給排水施工要點中主要分為兩個方面：給水系統和回水系統，泵房。

整個噴泉管路施工過程中對于穿插噴泉和泵房池壁的管道節點及混凝土施工節點必須嚴格按圖紙做好防滲處理。安裝人員必須和土建施工人員聯合對混凝土池壁進行閉水驗收后
方可進入下道工序施工。水景噴泉工程的池外給水管、循環水管安裝完成后應進行水壓試驗。排水管道應進行灌水試驗。
給水系統主要包括兩個階段：給水管的安裝和噴頭的安裝。以噴泉給水C回路為例，C
回路主要是一個以R=3.5m的環狀管網，由于該環網的半徑較小，需將定制的三段圓弧焊接成圓環型, 焊接口要墊置牢固，不得在焊接過程中產生錯位和變形，影響以后的使用效果。

本回路采用的是涌泉噴頭，也是加氣噴頭的一種，又稱鼓泡噴頭、珍珠噴頭。噴水時能
將氣吸入，使水姿形成充滿空氣的白色水丘，這種噴頭可用較少的水量獲得豐滿龐大的景觀，它可廣泛用于各種場合噴水池中。

噴頭型號	主要性能				連接管		安裝尺寸
噴頭型號	水壓	流量（m³/h）	噴高	噴灑直徑 DN（mm）	直徑 DN（mm）	連接形式	A	B	C
YQ-201	37.0-68.0	6.00-7.00	0.45-0.70	0.40-0.70	25	內螺紋	200	-80	50

安裝噴頭時要注意統一噴水池內噴咀的標高，溢流標高和補水箱液位的標高，確保水位在同一水平線上。同時噴頭質量以及施工質量的好壞對整個噴泉系統的效果起到最直接的影響，所以在噴頭的施工中須做到：
1）由于國內生產的噴頭質量參差不齊，水形質量極不穩定，所以須對經常的每只噴
頭逐個驗收。
2）管網安裝完成并進行沖洗后，才能安裝噴頭。
3）噴嘴前應有不小于20倍噴嘴直徑的直線管段或設整流裝置。
4）同組噴泉用噴頭的安裝形式應盡量相同。
5）隱蔽安裝的噴頭，噴口出流方向上不應有障礙物。
回水系統主要包括回水管和回水井，施工中主要是確保噴泉內水位，回水井內水位，泵房?jī)?nèi)的水位保持一致。為了保持水位，回水井需要有很好的防腐抗?jié)B能力，必須由鋼筋混凝土澆筑而成。

由于泵房?jī)?nèi)設備較多，管路復雜，管道縱橫交錯，施工過程中必須從整體考慮泵房的施工，從設備就位，管道走向、標高的排列，聯合支架的安裝都必須統籌考慮，保證泵房布局合理，層次分明，使用操作維修方便。
本工程噴泉水動力采用了離心泵，并單獨設置了泵房，有效保證了長期穩定工作，并且給后期維護工作帶來了便利。

4.2.1 在水泵安裝中應注意以下安裝施工要點：

1）安裝前，應整體考慮前后定位，上下標高，做到整體劃一，協調美觀；
2）安裝時，先在基礎面上畫出水泵中心線，確定各方距離，并認真對照施工圖紙，
檢查無誤后設備方可就位。套上地腳螺栓和螺母，用水平儀檢查水泵水平度。不水平時，可在底座下承墊墊鐵找平。墊鐵一般放置在底座的四個角下面，每處迭加數量不宜多于三塊。墊鐵找平后，擰緊設備地腳螺栓上的螺母，并對底座水平度再進行一次復核。

4.2.2 吸水管安裝施工要點：

1）水管盡可能短，減少?gòu)濐^等管件，要保證接口嚴密，不能吸入空氣；
2）吸水管至水泵進水口的水平管段，應至少有0.005的上升坡度，吸水管與水泵進
水口之間，不允許存在空氣囊，管路變徑應安裝平面向上的偏心異徑管；
3）水泵位于獨立基礎上，由于沉降不均勻，可能造成水泵吸水管承受內應力，最終
應力加在水泵上，將會造成水泵損壞，解決方法是加一段柔性連接管；
4）吸入管口中心與水池壁的凈距不應小于入口直徑的1.25～1.5倍；相鄰兩泵吸入
口之間中心距離不應小于入口直徑的2.5～3倍。

4.3 管道系統的防腐抗?jié)B

整個噴泉管路施工過程中對于穿插噴泉和泵房池壁的管道節點及混凝土施工節點必須嚴格按圖紙做好防滲處理。安裝人員必須和土建施工人員聯合對混凝土池壁進行閉水驗收后方可進入下道工序施工。
水景噴泉工程的池外給水管、循環水管安裝完成后應進行水壓試驗。排水管道應進行灌水試驗。設計未注明時，各種材質的給水管道系統試驗壓力均為工作壓力的1.5倍，但不得小于 0.6MPa。暗裝管道必須在隱蔽前進行試壓及驗收。金屬及復合管管道系統在試驗壓力下觀察10min,壓力降不應大于0.02MPa，然后降到工作壓力進行檢查，應不滲不漏。排水管道埋地前必須按排水檢查井分段做灌水試驗和通水試驗，試驗水頭應以試驗段上游管頂加
1m，時間不少于30min，逐段觀察。排水應暢通，無堵塞，管接口無滲漏。)

5 電氣施工

本工程噴泉的電氣施工包括動力系統和水下照明系統兩個方面，施工時注意把帶變頻型號的水泵控制電纜及強弱電分開穿管走線，避免發生電纜型號相互干擾的問題。本文重點對水下照明系統施工注意事項作闡述。
本工程水下照明采用特低壓供電（SELV），燈具工作電壓直流 12V，采用長壽命的 LED 水下燈，在水下燈具和電纜施工中須注意：
1）線纜型號、電壓、規格應符合設計。浸入水中的電纜必須采用水下電纜。線纜外觀應無損傷、絕緣良好、當對電纜的密封有懷疑時，應進行潮濕判斷；直埋電纜應經試驗合格。用直流500V兆歐表測量絕緣電阻（100V以下線路用100V表），其阻值不應小于5MΩ。
2）在水下設置的中間線頭必須采用防水接線盒，電纜線頭綁扎應先用高壓自粘膠帶
綁扎可靠再用防水膠布綁扎好，最后把融蠟倒進防水穿線盒進行蠟封，蠟冷卻后高度應比電纜中間頭在防水穿線盒中高出1cm。
3）水下照明燈具，宜用扁鋼固定在噴頭進水管上。燈具的上部邊緣至正常水面不應
低于5cm，燈具的玻璃應防人體接觸。
4） LED水下燈需采用雙層防護防水包接，采用特質防水變壓器BK-500防護等級需達
IP56，變壓器高低壓繞線圈之間必須確保絕緣，初級次級隔離分開，變壓器鐵芯亦接地，無論在任何情況下必須使用漏電保護開關，以確保人身安全。
5）固定水下照明燈具的金屬管道在適當位置用扁鋼與池內結構鋼筋連成一體。

6 系統調試

工程各子系統完成施工后應進行相應的系統調試和聯動調試：
1）   檢查水泵安裝方向是否正確。在設計負荷下連續運轉2h，水泵應工作正常，無滲
漏，無異常震動和聲響，電機電流和功率不超過額定值，溫度在正常范圍內；
2）   檢查閥門安裝方向是否正確，手動通斷電試驗時，閥門應開啟正常，動作靈活，
密封嚴密；
3）   各種閥門應開啟靈活，密封嚴密；
4）   手動調整噴頭的噴射角度，按設計要求調試水形。
5）   電氣控制系統應達到設計要求的功能，控制動作準確可靠；
6）   測試控制系統的穩定性和可靠性，不應有死機現象。
7）   調試控制系統帶負荷開、關機時，設備不應誤動作。
8）   剩余電流保護裝置應動作準確可靠；
9）   調整光源的角度、使水形的效果最佳；
10）燈光設備試運行2h后，燈光的顏色、角度、防水性能及其工作應正常。
